硬質(zhì)合金噴嘴耐沖蝕實(shí)驗(yàn)的實(shí)驗(yàn)參數(shù)為：

      沖擊時(shí)間，5min的倍數(shù)；壓力，112-126MPa；總測(cè)量時(shí)間超過40h；水質(zhì)過濾到25μm。

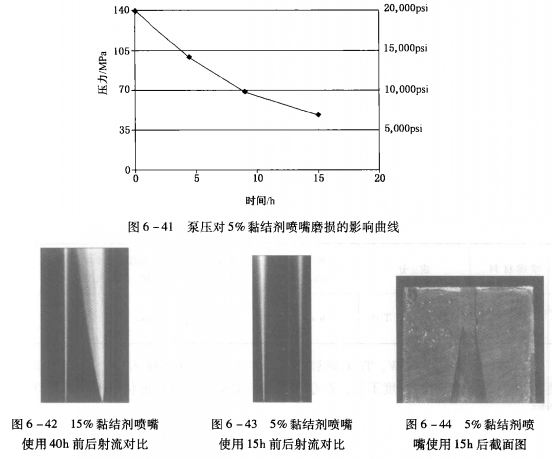

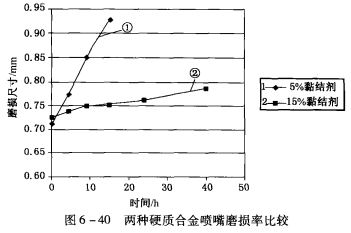

      沖蝕實(shí)驗(yàn)效果如圖6-40～圖6-44所示。
      實(shí)驗(yàn)結(jié)果分析

      分析和實(shí)驗(yàn)證明，硬質(zhì)合金材料具有很強(qiáng)的耐沖蝕性能，在使用過程中相當(dāng)可靠，在噴速為100～200m/s時(shí)，噴嘴一般都不會(huì)出現(xiàn)沖蝕。風(fēng)琴管在最優(yōu)噴距下工作，射流到達(dá)壁面時(shí)損失較少，既有中長噴嘴的優(yōu)點(diǎn)，又能產(chǎn)生脈沖射流。同時(shí)風(fēng)琴管自振噴嘴還具有可替換、裝卸方便、適用范圍廣等優(yōu)點(diǎn)。

      硬質(zhì)合金噴嘴不適用的情況：壓力超過10000psi，水質(zhì)過濾到25μm，使用時(shí)間可能少于10～20h。

      破壞影響主要因素是黏結(jié)劑類型和黏結(jié)劑含量，破壞形式有均勻破壞與非均勻破壞兩種：

      均勻破壞：噴嘴直徑均勻增加，水射流質(zhì)量變化較小。表現(xiàn)為射流壓力降低，流量變化。舉例：噴嘴直徑由0.7mm增加0.1mm，流量變化30%，噴嘴直徑由2.0mm增加0.1mm，流量變化10%。

      非均勻破壞：小的破壞可能導(dǎo)致射流質(zhì)量嚴(yán)重下降，破壞表現(xiàn)為射流效率嚴(yán)重下降。
