YG類硬質(zhì)合金主要用于加工鑄鐵、有色金屬和非金屬材料。加工這類材料時(shí)，切屑呈崩碎塊粒，對刀具沖擊很大，切削力和切削熱都集中在刀尖附近。YG類硬質(zhì)合金有較高的抗彎強(qiáng)度和韌性(與鎢鈦鈷類比較)，可減少切削時(shí)的崩刃。同時(shí)，YG類硬質(zhì)合金的導(dǎo)熱性也較好，有利于從刀尖散走切削熱，降低刀尖溫度，避免刀尖過熱軟化。YG類硬質(zhì)合金的耐熱性雖較差，但因切削鑄鐵時(shí)的切削溫度比加工鋼時(shí)低得多，故YG類硬質(zhì)合金還能適應(yīng)。此外，由于YG類硬質(zhì)合金的磨加工性較好，可以磨出銳利的刃口，因此適于加工有色金屬和纖維層壓材料。

     YG類硬質(zhì)合金中含鈷量較多時(shí)，其抗彎強(qiáng)度及沖擊韌性也較好，特別是提高了疲勞強(qiáng)度，因此適于在受沖擊和振動(dòng)的條件下作粗加工用；含鈷量較少時(shí)，其耐磨性及耐熱性較
高，適于作連續(xù)切削的精加工用。

     YG類硬質(zhì)合金有中晶粒、粗晶粒和細(xì)晶粒之分，它們的性能各有不同。在含鈷量相同時(shí)，細(xì)晶粒硬質(zhì)合金比粗晶粒硬質(zhì)合金的硬度和耐磨性高一些，但強(qiáng)度和韌性則低一些。例如，YG6X和YG6的化學(xué)成分相同，但YG6X的硬度為91HRA，比YG6的硬度(89.5HRA)高1.5HRA，但抗彎強(qiáng)度則由YG6的145kg/mm2減少為140kg/mm2。此外，YG6X的高溫硬度也高于YG6。

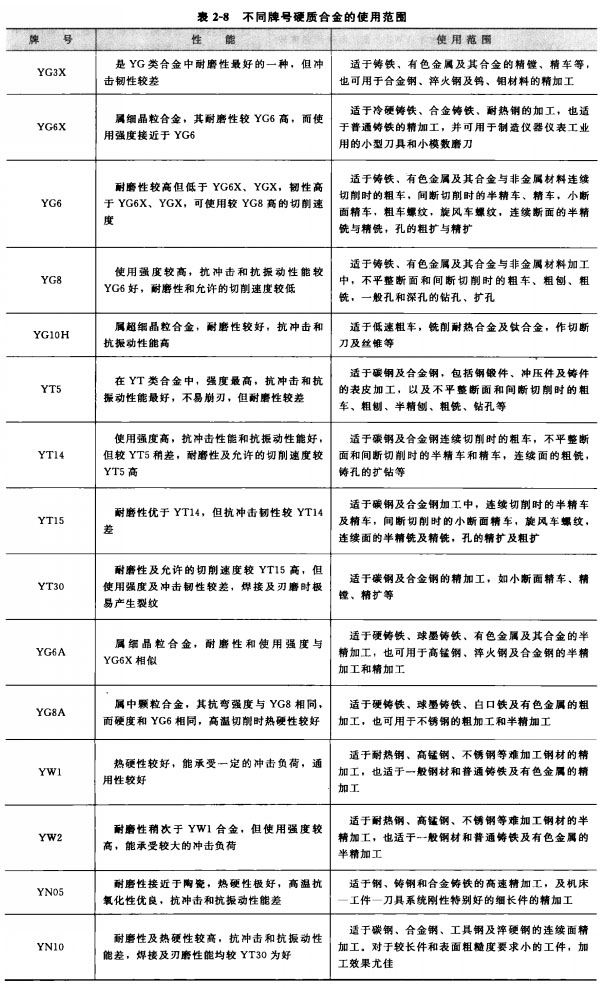

     表2—8為不同牌號(hào)硬質(zhì)合金的使用范圍。
