硬質合金晶粒細化后，硬質相尺寸小，增加硬質相晶粒表面積、晶粒間的結合力，粘接相更均勻地分布在其周圍，可以提高硬質合金的硬度與耐磨性；如果適當提高鈷含量，還可以提高抗彎強度。超細晶粒硬質合金是由晶粒極小的WC粒子和co粒子構成，是一種高硬度、高強度兼?zhèn)涞挠操|合金，它具有硬質合金的高硬度和高速鋼的強度。

    普通硬質合金晶粒度為3～5μm，一般細晶粒硬質合金的晶粒度為1.5μm左右，亞微晶粒合金晶粒度為0.5～1μm，而超細晶粒硬質合金為WC的晶粒度在0.5μm以下。晶粒細化后，不但可以提高合金的硬度、耐磨性、抗彎強度和抗崩韌性，而且高溫硬度也將提高。超細晶粒硬質合金比同樣成分的普通硬質合金的硬度可提高2HRA以上，抗彎強度可提高600～800MPa。超細晶粒硬質合金W(Co)為9％～15％，硬度達到90～93HRA，抗彎強度達2000～3500MPa。我國生產的超細晶粒硬質合金有YS2(YGl0H、YGl0HT)、YM051(YHl)、YM052(YH2)、YM053(YH3)、YD05(YC09)、YDl0(YGll01)、B60、YG610、YG643及YD05等牌號。

    超細晶粒硬質合金由于晶粒極細，故刃口可以磨得非常鋒利，刃面表面粗糙度值可以很小，因此適合制作精密刀具，如拉刀、鉸刀、精密滾刀等，可用于在極小背吃刀量和進給量條件下加工。超細晶粒硬質合金很適于制造小尺寸的刀具，如小鉆頭、小銑刀、小拉刀、小滾刀等，以代替高速鋼刀具，其壽命為高速鋼刀具的10～40倍，甚至可以達到100倍以上。

    超細晶粒硬質合金刀具特別適宜于加工鐵基、鎳基高溫合金、鈦合金及耐熱不銹鋼，也適于加工各種噴涂、噴焊、堆焊材料，如鐵基、鎳基、鈷基、超硬自熔性合金粉末和鈷鉻鎢各系列的噴(涂)焊件。也可用于加工超高強度鋼、淬硬鋼以及高鉻、鎳冷硬鑄鐵等高硬度材料。在加工難加工材料時，超細晶粒硬質合金的壽命比普通硬質合金要高3～10倍。

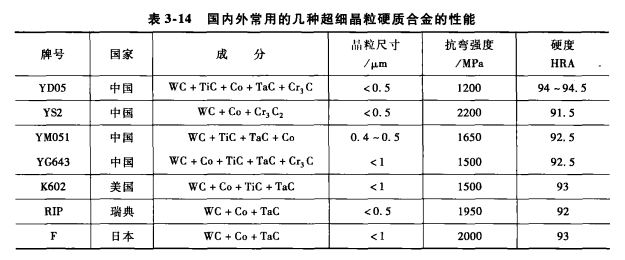

    表3-14中列出了國內外常用的幾種超細晶粒硬質合金的性能；
