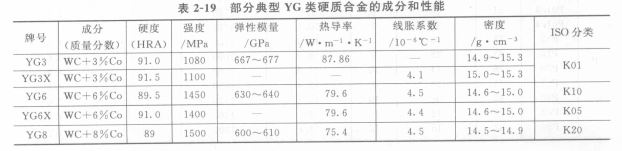

(1)鎢鈷類硬質(zhì)合金  YG類硬質(zhì)合金的主要成分為WC-Co，用于加工短切屑的黑色金屬，如YG3、YG3X、YG6、YG8等牌號。該類硬質(zhì)合金的硬度為89～91.5HRA，抗彎強度為1100～1500MPa。YG類硬質(zhì)合金是硬質(zhì)合金中抗彎強度和沖擊韌性較好者，特別適合加工切屑呈崩碎狀(短切屑)的脆性材料，如鑄鐵。同時YG類合金磨削加工性好，切削刃可以磨得很鋒利，也可加工有色金屬和纖維層等非金屬材料。YG類硬質(zhì)合金材料的成分和性能見表2-19。
      (2)鎢鈦鈷類硬質(zhì)合金  YT類硬質(zhì)合金的主要成分為WC-TiC-Co，用于加工長切屑的黑色金屬。該類合金中的硬質(zhì)相除WC外，還含有5%～30%(質(zhì)量分數(shù))的TiC。典型牌號有YT30、YTl5、YTl4、YT5等，其TiC含量分別為30%、15%、14%、5%。這類硬質(zhì)合金的硬度為89.5～92.5HRA，抗彎強度為900～1400MPa。因TiC的硬度和熔點比WC高，故YT類硬質(zhì)合金的硬度、耐磨性和耐熱性(900～1000℃)均比YG類硬質(zhì)合金高，但抗彎強度特別是沖擊韌度顯著降低。例如，YTl5和YG6的含Co量同為6%，YTl5的硬度提高了1.5HRA，但抗彎強度降低了300MPa。

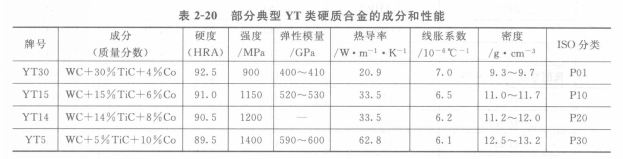

     YT類硬質(zhì)合金隨著TiC含量增加，其導熱性、磨削性和焊接性顯著降低，在使用時要防止過熱而使刀片產(chǎn)生裂紋。另外，YT類硬質(zhì)合金在切削鈦合金和含鈦的不銹鋼時，刀具中的鈦元素會與工件里的鈦元素有較強的親和力，而發(fā)生刀具嚴重磨損的粘刀現(xiàn)象，因此，這種情況下要避免采用YT類硬質(zhì)合金。部分典型YT類硬質(zhì)合金的成分和性能見表2-20。

     (3)鎢鈦鉭(鈮)鈷類硬質(zhì)合金  Yw類硬質(zhì)合金的主要成分為[WC—TiC—TaC(NbC)一Co]，用于加工長或短切屑的黑色金屬和有色金屬。TaC和NbC的加入，阻止WC晶粒在燒結過程中長大，細化了晶粒，因此，有效地提高了該類硬質(zhì)合金的抗彎強度、疲勞強度、沖擊韌度、高溫硬度、高溫強度，提高了抗擴散和抗氧化磨損的能力及耐磨性。Yw類硬質(zhì)合金兼有YG、YT兩類合金的性能，綜合性能好，有“通用合金鋼”的美譽。

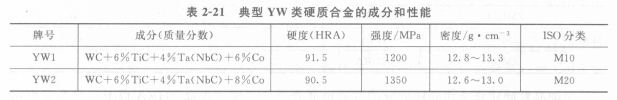

    該類牌號的硬質(zhì)合金不但適于冷硬鑄鐵、有色金屬及其合金的半精加工，也能用于高錳鋼、淬火鋼、合金鋼及耐熱合金鋼的半精加工和精加工。若在該類硬質(zhì)合金中，適當提高Co含量，可顯著增加抗彎強度；同時，提高TaC的含量，細化晶粒，可提高抵抗裂紋擴展的能力，從而能承受機械沖擊振動和溫度周期性變化帶來的熱沖擊?？捎糜诟鞣N難加工材料的粗加工和斷續(xù)切削。典型Yw類硬質(zhì)合金的成分和性能見表2-21。

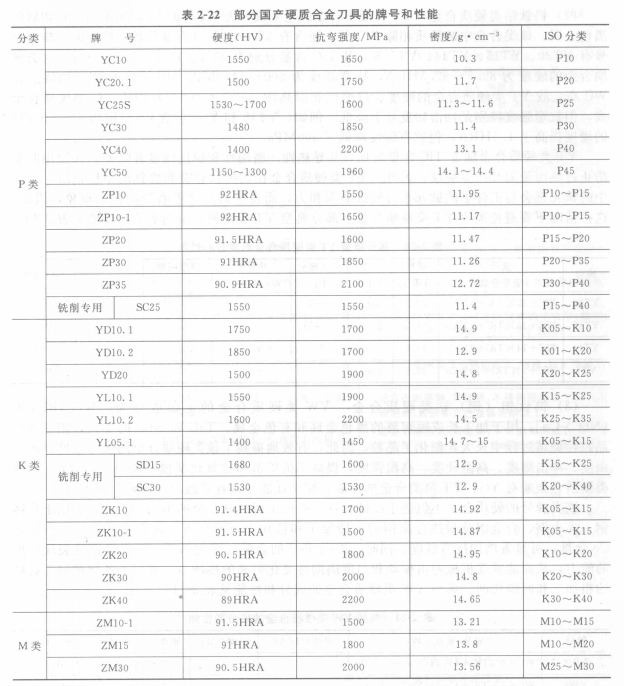

部分國產(chǎn)硬質(zhì)合金刀具的牌號和性能參見表2—22。

    (4)超細晶粒硬質(zhì)合金超細晶粒硬質(zhì)合金是由晶粒極小的WC顆粒和Co粒子構成，是一種高硬度、高強度兼?zhèn)涞挠操|(zhì)合金。普通硬質(zhì)合金粒度為3～5μm，一般細晶粒硬質(zhì)合金粒度為1.5μm左右，亞細晶粒硬質(zhì)合金粒度為0.5～1μm，而超細晶粒硬質(zhì)合金WC粒度在0.5μm以下。超細晶粒結構過去多用于YG類合金(K類)，近年來P類和M類合金也向晶粒細化的方向發(fā)展。這種硬質(zhì)合金在細化碳化物顆粒的同時增加粘接相含量，鈷的含量一般為9%～15%，使粘接層保持一定厚度。由于硬質(zhì)相和粘接相的高度均勻分散，增加粘接面積，在提高硬質(zhì)合金的硬度和耐磨性的同時，既可提高抗彎強度和抗崩刃性，也能提高高溫硬度。


超細晶粒硬質(zhì)合金比同樣成分的普通硬質(zhì)合金的硬度可提高2HRA以上，抗彎強度可提高600～800MPa。超細晶粒硬質(zhì)合金含Co為9%～15%，硬度可達90～93HRA，抗彎強度可達2000～3500MPa以上，有的可達5000MPa。

    超細晶粒硬質(zhì)合金與普通晶粒硬質(zhì)合金相比，主要特點如下。

    ①超細晶粒硬質(zhì)合金具有優(yōu)異的物理力學性能和良好的切削性能。超細晶粒硬質(zhì)合金適合制造小規(guī)格鉆頭、立銑刀和絲錐等通用刀具，其切削速度和刀具壽命大大超過高速鋼。

    ②提高了硬質(zhì)合金的硬度、耐磨性、紅硬性、抗彎強度和沖擊韌度。試驗指出：當WC晶粒的平均尺寸由5μm減少到1μm時，可使硬質(zhì)合金的耐磨性提高10倍。因此，它適于加工鐵基、鎳基、鈷基高溫合金、鈦基合金和耐熱不銹鋼以及各種噴涂焊、堆焊材料等高難加工材料。超細晶粒硬質(zhì)合金有很高的切削刃強度，允許用低速切削(0.03～1.0m/s)、斷續(xù)切削而不崩刃。

    ③由于超細晶粒硬質(zhì)合金晶粒細，提高了刀具壓制時的致密性和流動性，可以磨出非常鋒利的刀刃(經(jīng)仔細刃磨的切削刃鈍圓半徑Rnx。約為粗晶粒的2/5～l/2)、刀尖圓弧半徑和更精密的刀具表面形狀，當?shù)毒卟捎幂^大的前角時，適用于小進給量和小背吃刀量的精細切削。

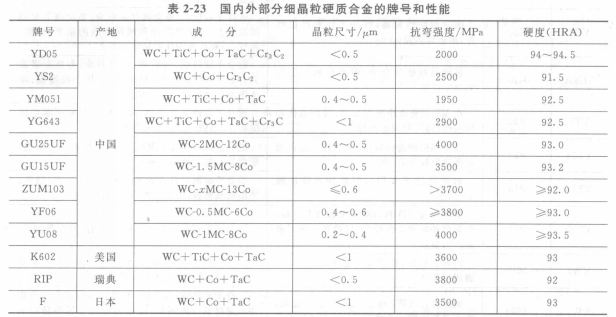

    國內(nèi)外部分細晶粒硬質(zhì)合金的牌號和性能見表2-23。
